   사무자동화산업기사를 위한 MS 파워포인트 집중 연습(4)
도형 그리고 문자열 추가하기

처음 도형을 그리면 도형의 테두리 유형과 색, 채우기 색 등이 기본 설정된 상태로 그려진다. 도형의 채우기 색, 테두리 색이나 두께 등을 바꾸려면 도형 위에서  마우스 오른쪽 단추를 클릭해 단축 메뉴가 보이도록 한다. 단축 메뉴에서 도형 서식 메뉴를 선택하면 <그림8>과 같이 도형의 채우기 색, 선 종류, 두께 등을 바꿀 수 있는 대화 상자가 나타난다.

<그림8> 도형 서식 바꾸기

문제지의 조건 중에서 마지막 항목을 보면 모든 인쇄 색채는 흑백으로 하라고 되어 있다. 따라서 지금 만든 타원형 도형의 채우기 색을 엷은 회색 톤으로 설정해야 한다. 그런데 문제의 제2슬라이드 제목을 자세히 보면 도형의 색이 일정하지가 않다. 색이 점차 진해지거나 엷어지는 모양을 하고 있다. 이러한 효과를 그라데이션 효과라고 한다.
그라데이션 효과를 주려면 <그림9>에서 채우기를 클릭하여 나타난 메뉴에서 다시 채우기 효과를 선택해야 한다. <그림10>은 채우기 효과 대화 상자인데 여기서 색과 스타일 등을 적절히 지정하여 문제지에서 제시하는 것과 최대한 비슷한 모양을 만들어 주면 된다.

<그림9> 채우기 효과 지정하기


<그림10> 그라데이션 효과 만들기

도형의 모양이 완성되었으면 도형 안에 문자열을 추가해야 한다.

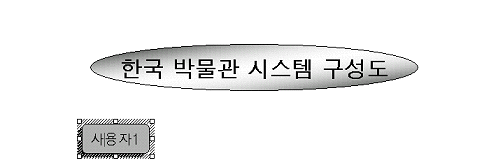

도형을 선택하고 마우스 오른쪽 단추를 눌러 나타난 단축 메뉴에서 텍스트 추가 메뉴를 선택하면 <그림11>과 같이 문자열을 추가할 수 있는 상태가 된다. 제2슬라이드와 같이 "한국 박물관 시스템 구성도"라고 입력한다. 글꼴 모양과 크기는 문제지를 보면서 비슷하게 만들면 타원 도형 안의 제목 부분이 완성된다.

<그림11> 도형에 문자열 추가하기


도형에 그림자 효과 만들기

제2슬라이드를 보면 '사용자1', '사용자2', '사용자3', '사용자들', '초고속 통신망'과 같은 도형에 그림자가 표시된 것을 알 수 있다. 그리기 도구 모음의 그림자 도구를 사용하면 그림자 효과도 쉽게 만들 수 있다.
먼저 기본 도형에서 모서리가 둥근 직사각형 모양을 선택하여 화면의 적당한 곳에 그린다. 이미 위에서 실습한 것과 같은 요령으로 채우기 색을 회색 톤으로 바꿔 주고 도형 안에 "사용자1"이라는 문자열을 추가한다.
그림자 효과를 만들기 위해 '사용자1' 도형을 선택한 다음 그리기 도구 모음에서 그림자 도구를 클릭한다. 여러 가지 그림자 스타일 중에서 좌측 하단에 그림자가 표시되는 모양(그림자 스타일 5)를 선택한다.

<그림12> 그림자 스타일 지정하기

대개의 경우 처음 그림자를 만들면 그림자의 색이 회색 톤으로 되어 있다. 그러나 문제지의 제2슬라이드를 보면 그림자의 색이 검정색임을 알 수 있다. 그림자 색을 검정색으로 바꾸려면 그림자 설정 기능을 이용해야 한다. 그리기 도구 모음에서 그림자 도구를 다시 선택해서 하단의 그림자 설정 메뉴를 클릭하면 <그림13>과 같은 그림자 설정 도구가 표시된다. 그 중 가장 오른쪽에 있는 도구가 그림자 색을 바꾸는 기능을 한다. 가장 오른쪽의 그림자 색 설정 도구를 클릭해서 검정색을 선택하면 그림자의 색이 회색에서 검정으로 바뀌게 된다.

<그림13> 그림자 색상 바꾸기

이 외에도 그림자 설정 기능을 이용하면 그림자의 각도와 그림자의 범위 등을 보다 세부적으로 조절할 수는 있지만 시험에서는 그 세밀한 차이를 점수에 반영하지 않기 때문에 그대로 두어도 된다.

'사용자1', '사용자2', '사용자3', '사용자들' 도형은 모두 동일한 형태이므로 '사용자1'을 제대로 만들면 복사해서 그대로 사용하면 된다.
'초고속 통신망' 도형은 별 및 현수막 도형 중에서 비슷한 모양의 도형을 선택한 문자열을 문자열을 추가하고 그림자를 설정해 주면 된다.
'DB' 도형은 순서도 도형에서 원기둥 모양의 도형을 선택한다. '문화정보시스템'과 '박물관 DB 서버' 그림은 기본 도형에서 정육면체 모양을 선택하여 그리되 아래에서 설명하는 선 그리기 기능을 활용하여 비슷한 모양으로 만들어 줘야 한다. '문화정보시스템'과 '박물관 DB 서버'와 같이 도형 외부에 별도의 문자열을 삽입하려면 그리기 도구 모음의 텍스트 상자 도구를 사용해도 되고, 지금까지 도형을 실습한 것과 같이 직사각형 도형을 그려서 해당 문자열을 추가 한 다음 도형 서식 대화 상자에서 테두리 없음을 선택해도 된다.

선 그리기

선 그리기는 도형 그리기 보다 한결 수월하다. 그리기 도구 모음에서 선 도구를 선택한 다음 원하는 위치에 선을 그리면 된다. 선의 종류나 두께, 색 등을 바꾸려면 지금까지와 같이 도형 서식 대화 상자에서 종류, 색, 두께 등을 바꾸면 된다. <그림14>는 선 그리기의 도형 서식 대화 상자인데 일반 도형과 다른 점은 화살표 관련 메뉴가 활성화되어 있어 화살표의 시작과 끝 스타일을 지정할 수 있다는 점이다.

<그림14> 선 서식 바꾸기

제2슬라이드에서 선을 보면 좌우 선의 각도가 일정함을 알 수 있다. 이렇게 선을 그릴 때 각도가 일정하도록 만들려면 키를 누른 상태에서 선을 그리면 된다. 키를 누른 상태에서 선을 그리면 15°각도 단위로 선을 그릴 수 있어 수평선, 수직선, 대각선 등을 그릴 때 편리하다. 참고로 키를 누른 상태에서 선을 그리면 시작 지점을 기준으로 대칭으로 선을 그린다. 가운데부터 양 방향으로 같은 길이의 선을 그릴 때 편리하다.


이상 동주아빠 손병목이었습니다.
